山东路美带您了解热熔标线涂料

  山东路美带您了解热熔标线涂料

  山东路美交通设施有限公司从1998年成立至今，已经风风雨雨雨的走过了20个年头，从最初的的2万元起家，到现在年产值3亿元人民币，路美人用优质的产品质量，优秀的产品性价比取得了客户的好评和信任。今天着重介绍一下山东路美交通设施有限公司所生产的热熔标线涂料。

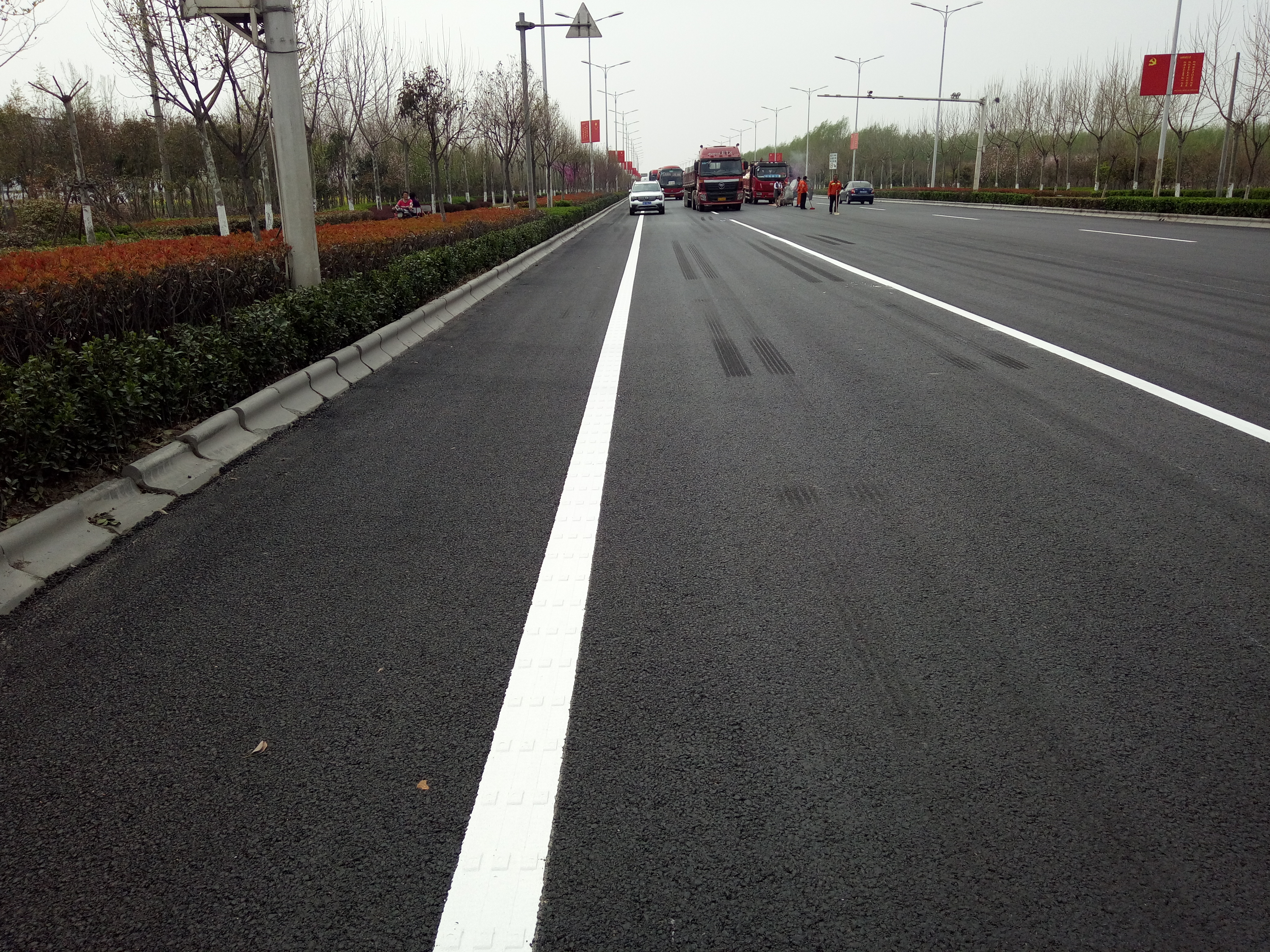

热熔涂料适用于车轮碾压多的中心线、车道分界线、边缘线、及导流线；人行横道、交叉路口、停车场、夜晚无照明的公路；附着力方面沥青路面效果最佳，水泥路面次之；不适宜用于沙土路面、砖砌路面、临时路面及在半年以内拟进行扩建的路面。热熔涂料具有速干型、耐候性和可视认性，该涂料具有热可塑性，必须加热熔融使用，加入镀膜玻璃珠实现反光，称之为热塑性道路反光标线、热熔型道路反光标线涂料或熔融型道路反光标线涂料等等。

标线涂覆热塑性涂料撒布玻璃珠后，无论气候如何均应具有在短时间内速干性。一般热塑性道路反光涂料具有良好的速干（硬化）性能，在寒冷季节硬化很快，在温暖季节硬化慢。涂膜固化快会因收缩而发生扭斜，表面流平行差，玻璃珠的固定质量也较差。涂膜固化慢时，不仅撒布的玻璃珠下沉于涂料内从而降低反光能力，而且还会延缓开放交通时间，降低通行能力。为此通常是降低涂料在熔融状态的温度，以缩短固化时间。无论是白天或夜晚热熔型标线都应鲜明、均匀、清晰，有足够的视认距离。白天的视认性取决于颜料的优劣，这一点相对容易解决，夜晚的可视认性，即反光性，首先取决于玻璃珠的撒布质量，玻璃珠撒布应均匀，适量，过多或过少都会影响标线的反光效果。其次标线施工时的温度控制是十分关键的，温度过高，涂料的流动性就会越强，也就是稀释度变低，而针入度就会变高，玻璃珠沉降的就越快，甚至没入熔融的涂料里面，因而反光效果就会变差；温度过低，玻璃珠附着不牢固，只能保证施工后的即时反光效果，而长久反光效果差。经验表明玻璃珠的直径有一半埋入涂膜中反光效果最好。但做到这一点不太容易。

因此玻璃珠受到涂料温度、厚度、气候条件等的影响，所以在施工时要严格控制撒布时间。注意撒布玻璃珠的装备情况，以及画线时的风力和风向（天然风及从画线车旁边通过车辆所引起的风）对玻璃珠撒布的影响，应避免玻璃珠拥成堆。撒布过多使白天的色调变坏，并产生高低不平，也易使灰尘沾粘而降低识别性。玻璃珠的粒径、成圆率、自身品质也是影响可视认性的重要因素。标线涂膜与路面之间必须具有很强的附着力，不宜剥落，断裂。与路面附着良好，涂膜不会因车辆碾压、侧滑与制动很快剥落；也不会因季节气温的变化，路面热胀冷缩而开裂、挠曲、剥离。将热塑性道路标线涂料用热熔斧加热到180℃——220℃（根据涂料中采用的石油树脂类型和配方来选择温度），使涂料中的热塑性树脂熔融，涂料成熔融的流动状态，用专用划线机涂覆于路面，同时撒布玻璃珠，在常温下固化。当涂覆于水泥路面时，高温的熔融涂料与水泥路面是机械地齿合，所以附着力较差，需预先涂布道路标线下涂剂，增强路面与涂料之间的粘结力。
